Verticale Farm – Productpagina

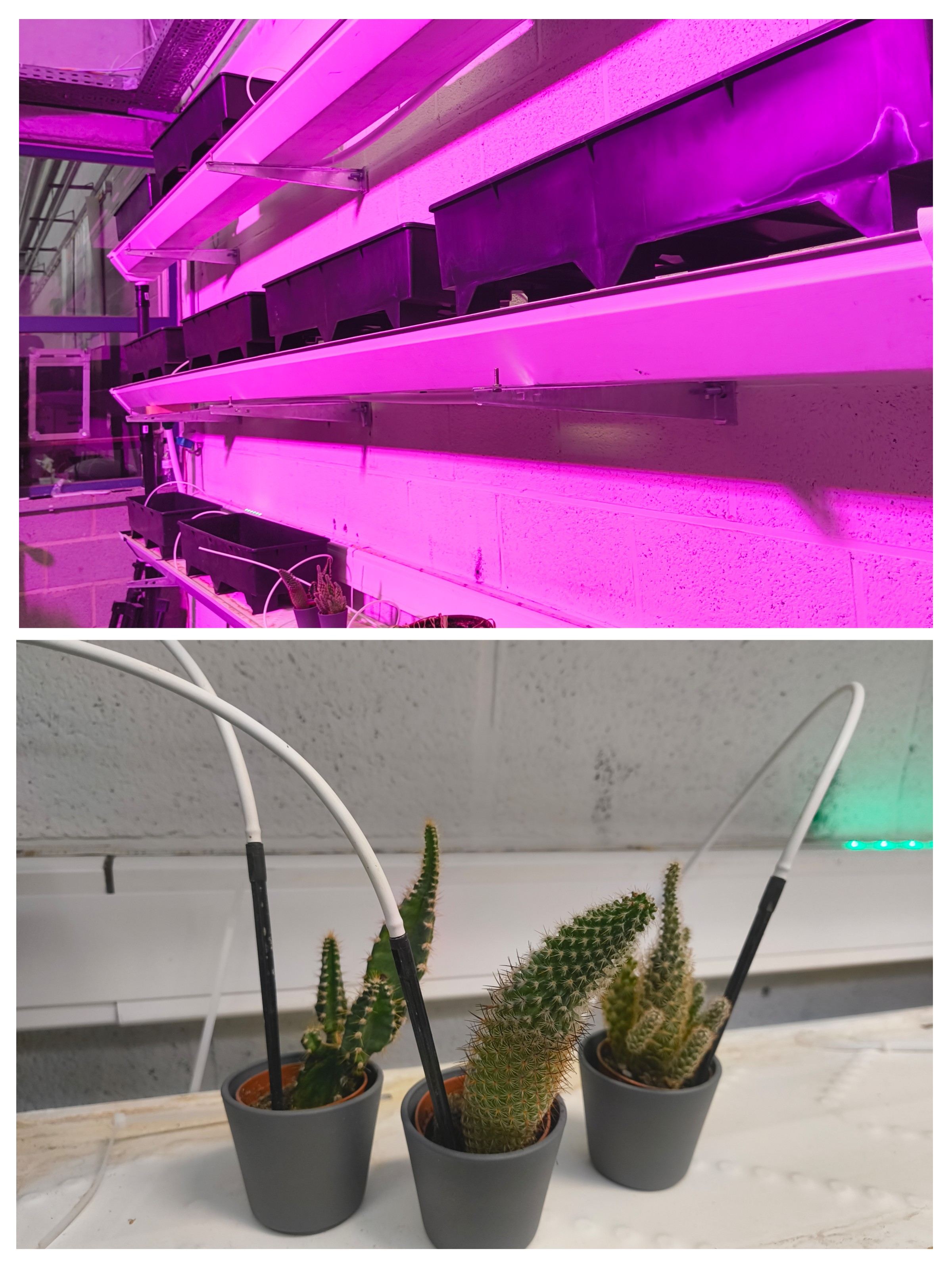

Volledige verticale farm met plantgoten, irrigatiesysteem en besturingskast.

Kernfunctionaliteit

Automatische irrigatie van vier niveaus met gesloten watercircuit.
PLC-gestuurde aansturing van vijverpomp en KINGBO LED-groeilamp.
Licht hellende goten zorgen voor gecontroleerde terugloop naar het reservoir.
Educatieve demonstrator voor hydraulica, automatisering en energiebeheer.

Doelgroep: scholen, opleidingscentra, hobby-tuinders en kleine urban farms.

Belangrijkste technische eigenschappen

Mechanische opbouw

Vier stalen draagprofielen met daarop 4 plantgoten per lijn.
Goten licht gekanteld voor gravitair afvoer naar het reservoir.
Reservoir links onderaan met ondergedompelde vijverpomp.
Montagehoogte afgestemd op werkplaats / fabriekshal.

Hydraulisch circuit

Vijverpomp in reservoir pompt voedingswater naar boven.
Hoofdleidingen in PVC, diameter vergelijkbaar met kabelgoot.
Druppellijnen om de 20 cm, één aftakking per plantpositie.
Terugloop via de goten naar hetzelfde reservoir (closed loop).

Elektronica & besturing

Siemens LOGO! 8.4 – type 6ED1052-1MD08-0BA2 in besturingskast.
Besturingskast met relais, hoofdschakelaar, drukknoppen en zekeringen.
LED-groeilamp KINGBO op 230 V~ via extern relais.
PLC-voeding 24 V DC voor LOGO! en stuurzijde van de relais.

Technische schema’s en automatisering

Overzicht van de elektrische, functionele en besturingsschema’s van de verticale farm, opgesteld volgens industriële logica.

Functioneel PLC-schema

Overzicht van de koppeling tussen LOGO-ingangen (I1–I3) en uitgangen (Q1–Q3). Toont de logische werking van pomp en lamp.

Elektrisch schema (kracht & stuurkring)

Scheiding tussen 24 V DC stuurkring (PLC en relais) en 230 V AC vermogenskring voor pomp en LED-groeilamp.

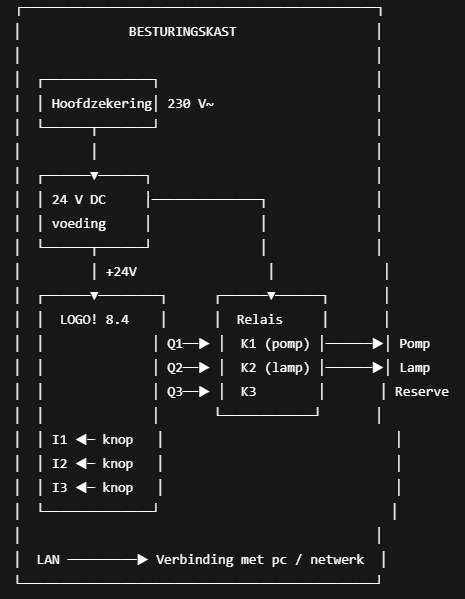

Besturingskast – layout en functie

Fysieke opbouw van de kast met LOGO!, relais, voeding, zekeringen en netwerkverbinding.

Deze schema’s vormen de technische basis voor analyse, foutopsporing en toekomstige uitbreidingen van het systeem.

Technische fiche – KINGBO LED-groeilamp

Typeplaatje KINGBO LED LIGHT – model uit de verticale farm.

Merk: KINGBO LED LIGHT.
Toepassing: bloei / “BLOOM” groeifase van planten.
Nominale klasse: 1000 W LED grow light (label).
Ingangsspanning: AC 100–240 V, 50/60 Hz.
Bescherming: enkel voor binnengebruik, niet waterdicht.
Behuizing met geïntegreerde ventilatie en netschakelaar.
Opgehangen boven de goten, bestrijkt de volledige teeltzone.

Veiligheid: lamp wordt via een relais geschakeld; alle netspanningsdelen bevinden zich in de besturingskast of binnen de lampbehuizing.

PLC & I/O-overzicht – Siemens LOGO! 8.4

LOGO!-hardware

Type: 6ED1052-1MD08-0BA2 (LOGO! 8.4, Ethernet).
Voeding: 24 V DC via aparte voeding in de kast.
Digitale uitgangen sturen relais voor pomp en lamp.
Ethernet-aansluiting naar fabrieksnetwerk / router.

I/O-toewijzing (voorbeeld)

Q1 → stuurrelais POMP – schakelt netspanning naar vijverpomp.
Q2 → stuurrelais LAMP – schakelt netspanning naar KINGBO-lamp.
I1 → handmatige start/stop irrigatie (drukknop op kast).
I2 → handmatige schakeling verlichting (drukknop op kast).
Ethernet – verbinding met pc (LOGO! Soft Comfort) via fabrieksrouter.

Elektrisch schema – vereenvoudigd overzicht

Het schema hieronder toont de logische opbouw: voeding, PLC, relais, pomp, lamp en netwerk. Voor detailbedrading wordt in de kast gewerkt met zekeringen, klemmen en kabelcodering volgens goede praktijk.

   230 V~ NET
        L  ------------------[AUTOMAAT/SMELTZEKERING]--------------------+
        N  -------------------------------------------------------------+ |
        PE ------------------------------------------------------------|-|

                                      BESTURINGSKAST
                         +-----------------------------------------+
                         |  24 V DC-voeding                        |
                         |      +24V ------------+                 |
                         |      0V --------------+                 |
                         |                       |                 |
                         |   +-----------------------+             |
                         |   |   SIEMENS LOGO! 8.4   |             |
                         |   |   (24 V DC)          |             |
                         |   |                       |            |
                         |   |  Q1 -----> R1-coil   |            |
                         |   |  Q2 -----> R2-coil   |            |
                         |   |  I1 <----- start/stop-knop        |
                         |   |  I2 <----- licht-knop             |
                         |   |  ETH ---- RJ45 naar router        |
                         |   +-----------------------+            |
                         |          |           |                 |
                         |        R1-contact  R2-contact          |
                         +----------|-----------|-----------------+
                                    |           |
                                    |           |
           POMP (230 V~)            |           |        KINGBO LED LAMP (230 V~)
        L_pomp <--------------------+           |        L_lamp <----------------+
        N_pomp <--------------------------------+        N_lamp <----------------+
        PE_pomp <------------------------------ PE       PE_lamp <--------------- PE

   NETWERK / COMMUNICATIE
        [PC met LOGO!Soft] --- (LAN / Wi-Fi router) --- [LOGO! 8.4 Ethernet-poort]

Functie: de LOGO! schakelt alleen de stuurzijde (24 V DC) van de relais; de relaiscontacten schakelen veilig de 230 V~ naar pomp en groeilamp.

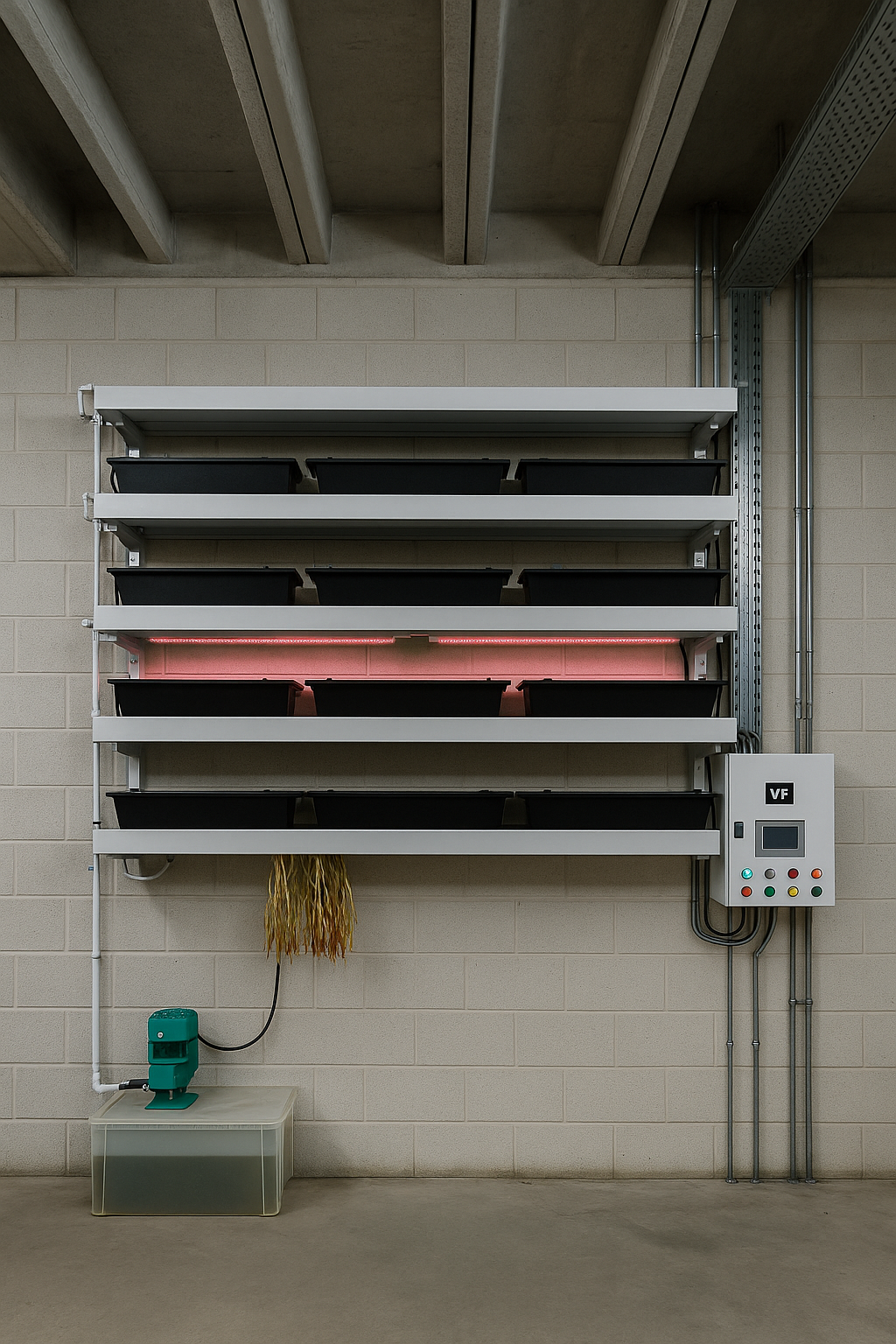

Installatieomgeving – “Fabriek”

Verticale farm gemonteerd langs de wand van een industriële hal / werkplaats.

Omgevingskenmerken

Montage aan stalen profielen tegen een betonnen muur.
Hoog plafond, ruimte voor leidingen en kabelgoten.
Besturingskast rechts, reservoir en pomp links onderaan.
Groeilamp hangt boven de plantlijn buiten dit beeld.
Aansluiting op bestaande 230 V~ installatie en datanetwerk.

De opstelling is representatief voor een kleine productiecel of testopstelling in een echte fabriek: duidelijke besturingskast, gescheiden natte en droge zones en overzichtelijke kabel- en leidingroutes.

Ontwikkelingskosten – samenvatting

Materiaal

Industriële PLC, relais en behuizing.
Vijverpomp, reservoir, PVC-leidingen en druppellijnen.
KINGBO LED-groeilamp en montageconstructie.

Totale materiaalkost prototype: ≈ € 561,50

Ontwikkeling

Ontwerp, assemblage, elektrische opbouw.
Testen, foutanalyse, optimalisaties.
Documentatie, BOM, kost- en break-evenanalyse.

Ontwikkelingsuren (± 70 u aan € 50/u): ≈ € 3.500

Totale projectkost (prototype): ongeveer € 4.061,50
