Irrigatie
- Water bereikt alle goten via pomp en leidingen.
- Afvoer via hellende goten terug naar reservoir.
- Variatie in waterverdeling tussen druppelpunten zichtbaar.
Prototype & Testfase
Van ontwerp op papier naar een fysiek, getest systeem met echte waterstromen en PLC-sturing.
Wat hebben we gebouwd?
- Volledige verticale toren met 4 plantgoten.
- Reservoir met vijverpomp en PVC-leidingen naar boven.
- Druppellijnen gekoppeld aan hoofdleidingen.
- Paarse LED-serrelamp voor alle niveaus.
- Siemens LOGO! 8.4 met relais voor pomp en lamp.

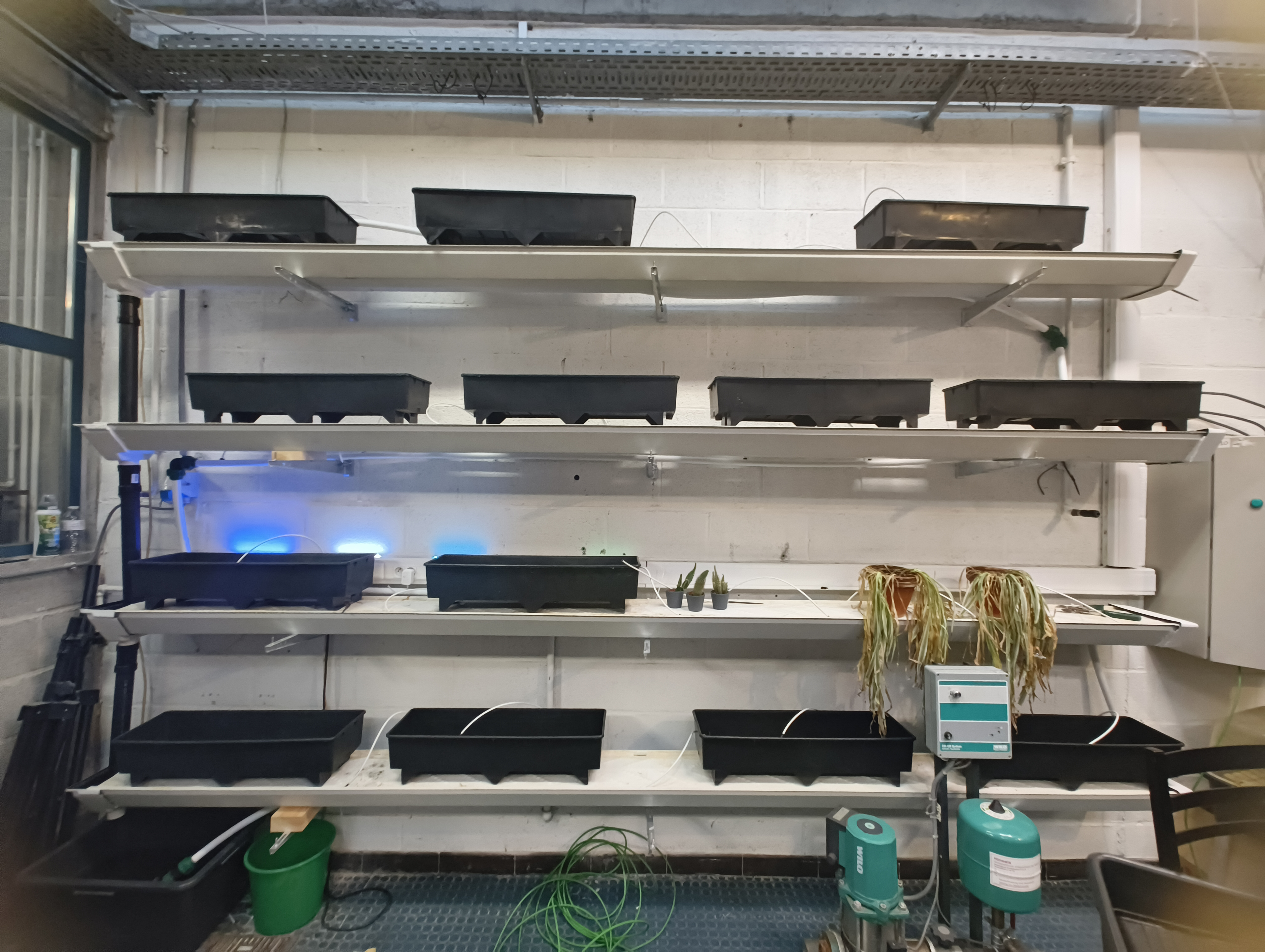

Overzicht van de verticale farm tijdens test.

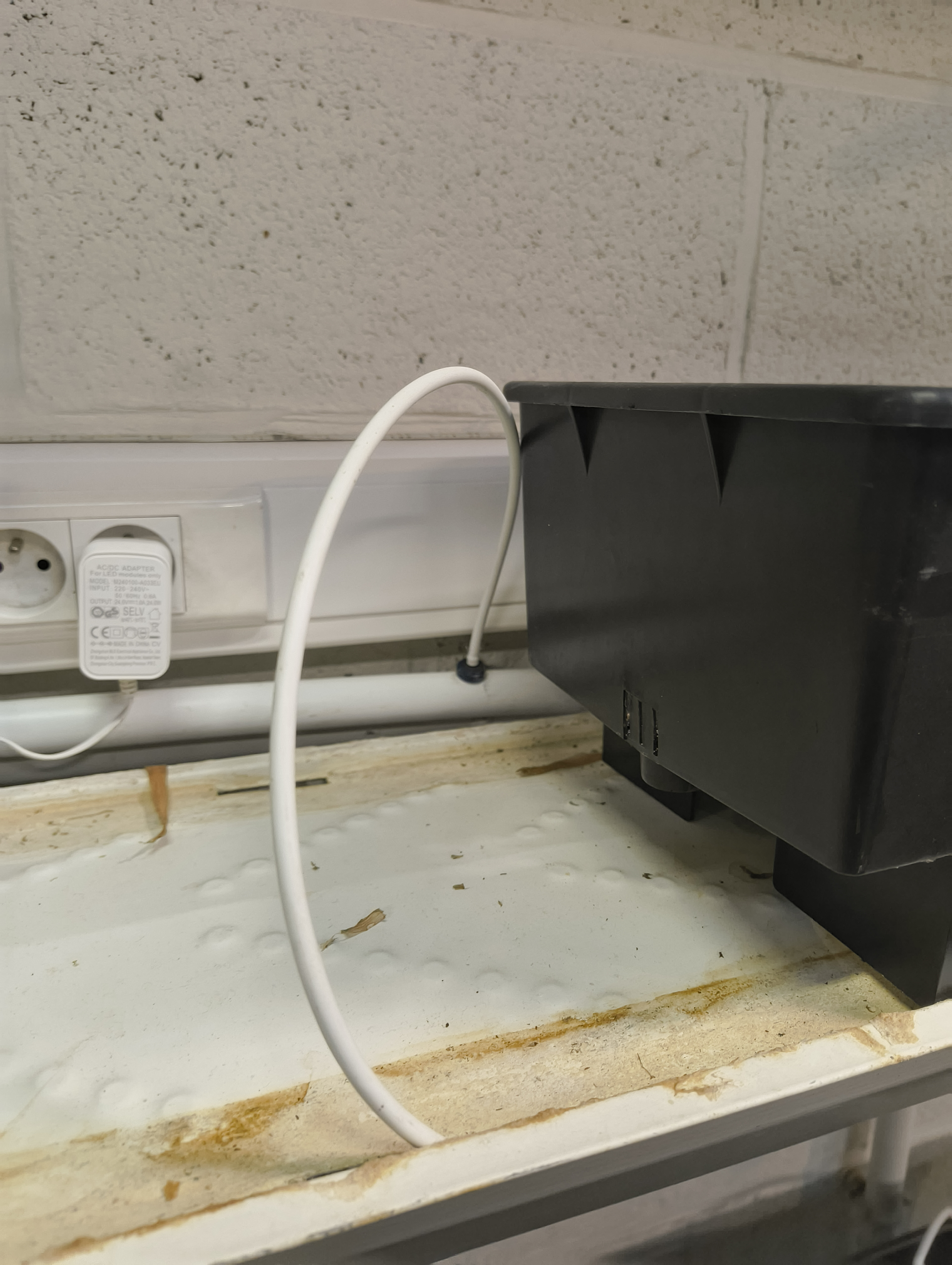

Detail van druppellijnen en PVC-verdeling.
Testen & Observaties
Belichting
- LED-serrelamp dekt 4 niveaus in één keer.
- Planten krijgen homogeen paars groeilicht.
- Aansturing via LOGO!-relais werkt betrouwbaar.
PLC & Netwerk
- LOGO! schakelt pomp en lamp zoals geprogrammeerd.
- Netwerkdetectie via LOGO!Soft vraagt bijkomende troubleshooting.
- Basisfunctionaliteit is lokaal getest via configuratie.
Probleemanalyse & Verbeterpunten
Belangrijkste problemen
- Pomp levert grensdebiet bij maximale hoogte.
- Lekkage op enkele PVC-verbindingen bij eerste tests.
- Ongelijke debietverdeling in de druppellijnen.
- LOGO! niet stabiel zichtbaar op het Wi-Fi-netwerk.
Verbeteringen voor volgende versie
- Eventueel sterkere pomp of aangepaste leidingsdiameter.
- Gebruik van definitieve klemmen en betere afdichtingen.
- Optimalisatie van druppellengtes en -aansluitpunten.
- Netwerkconfiguratie van de LOGO! opnieuw inrichten (IP, DHCP, firewall).
